Блок питания стабилизированный БПС-24Н-8к предназначен для питания стабилизированным напряжением постоянного тока 24 В восьми токовых датчиков.
| Температура | от минус 40 °С до плюс 70 °С |
| Влажность воздуха (при температуре +35 °С ) | от 30 % до 80 % |
| Атмосферное давление | от 84 кПа до 107 кПа |
| Вибрация | с частотой до 60 Гц с амплитудой до 0.1 мм |
| Помещение | Закрытое, взрыво – пожаробезопасное |
| Вид климатического исполнения | УХЛ категории размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 40 °С до 70 °С |

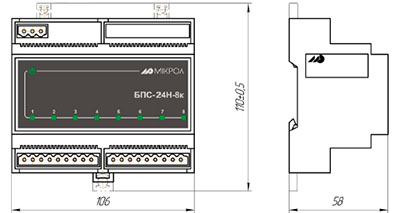

Рис.1. Схема габаритных размеров блока питания стабилизированного БПС-24Н-8к
| Название параметра и размер | Единица измерения | Значение |
| Количество независимых источников | шт | 8 |
| Номинальное выходное напряжение | В | 24 |
| Номинальный выходной ток каждого источника | мА | 25 |
| Класс стабилизации выходного напряжения | 0,2 | |
| Коэффициент пульсации выходного напряжения | 0,1 | |
| Отклонение номинального выходного напряжения от тока нагрузки, не более | 0,1 В/мА | |
| Ток короткого замыкания, не более | мА | 40 |
| Напряжение питания | В | От 110 до 242 |
| Потребляемая мощность, не более | В∙А | 11 |
| Гальваническая изоляция | Выходные цепи гальванически изолированы между собой и цепями питания | |
| Габаритные размеры | мм | 110 х 106 х 58 |
| Монтажная глубина | мм | 63 |
| Масса, не более | кг | 0,5 |
Эксплуатация
Блок БПС-24Н-8к может эксплуатироваться только в закрытых взрывобезопасных помещениях. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак). Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации – экономическая нецелесообразность дальнейшей эксплуатации.
По стойкости к климатическому воздействию БПС-24Н-8к отвечает исполнению группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С.
По стойкости к механическому воздействию БПС-24Н-8к отвечает исполнению 5 согласно ГОСТ 22261.
По защищенности от твердых посторонних тел (пыли) и воды БПС-24Н-8к отвечает исполнению IP 30 согласно ГОСТ 14254-96
Комплект поставки

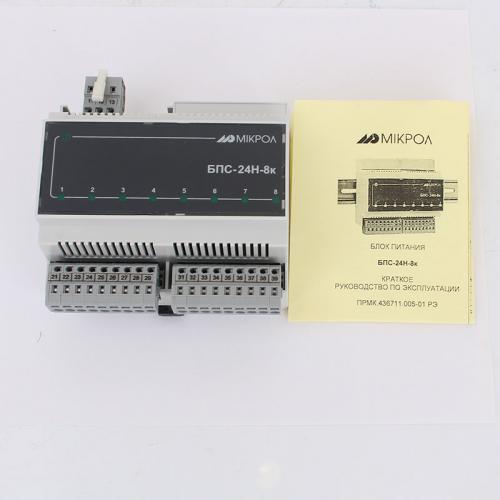

- Блок питания БПС-24Н-8к
- Паспорт
- Руководство по эксплуатации
- Розетка угловая 232-203/026-000 - 1 шт
- Розетка угловая 232-209/026-000 - 2 шт
- Рычаг монтажный
