- Артикул: DTE-70/50Д
- Категория: Испытательное оборудование
- Производитель: Днепроэнерготехнология
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

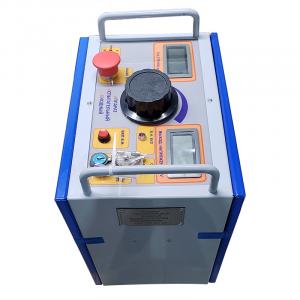

Аппарат испытательный диодный DTE-70/50Д предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
|
Напряжение питающей сети однофазного переменного тока |
220 ±11 В |
|
|
Параметры аппарата на выпрямленном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: |
наибольшее рабочее напряжение |
70 кВ |
|
максимальный рабочий ток |
14 мА |
|
|
Параметры аппарата на переменном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: |
наибольшее рабочее напряжение (действующее значение) |
50 кВ |
|
наибольший рабочий ток (действующее значение) |
45 мА |
|
|
Приведенная погрешность измерения выходного напряжения и тока, не более |
3% |
|
|
Потребляемая мощность, не более |
3 кВ·А |
|
|
Габаритные размеры: |
блока управления |
335 x 360 x 225 мм |
|
блока высокого напряжения |
700 x 370 x 300 мм |
|
|
Масса, не более: |
блока управления |
11 кг |
|
блока высокого напряжения |
40 кг |
|
Конструкция аппарата
- Аппарат испытательный DTE-70/50Д выполнен в виде двух переносных блоков, соединенных кабелем: блока высокого напряжения (БВН) и блока управления (БУ).
- БВН включает в себя: трансформатор высоковольтный THV, выключатель высоковольтный К1, резистор высоковольтный R1, выпрямительные столбы D1, D2, помещённые в бак, заполненный трансформаторным маслом.
- Уровень трансформаторного масла находится на расстоянии (15 ± 5) мм от наружной плоскости гетинаксовой панели БВН. Герметизация бака блока высокого напряжения осуществляется с помощью силиконовой прокладки.
- Испытательное напряжение из бака выводится через проходной высоковольтный изолятор, к которому подсоединяется испытываемый объект.
- Под кожухом БВН находится электромагнит механизма заземлителя, конденсаторы и разрядники.
- На кожухе БВН закреплена табличка «Аппарат АИД-70/50Д. Блок высокого напряжения. Зав. №… » (номер состоит из 6-ти цифр: две первые – заводской номер аппарата, четыре последние – год выпуска).
- БУ включает в себя регулятор испытательного напряжения T1, разъёмы для подсоединения сетевого кабеля и кабелей блока высокого напряжения, компенсационный трансформатор T2, предохранители, пускатели и другие элементы электрической схемы, расположенные в блоке и на печатной плате.

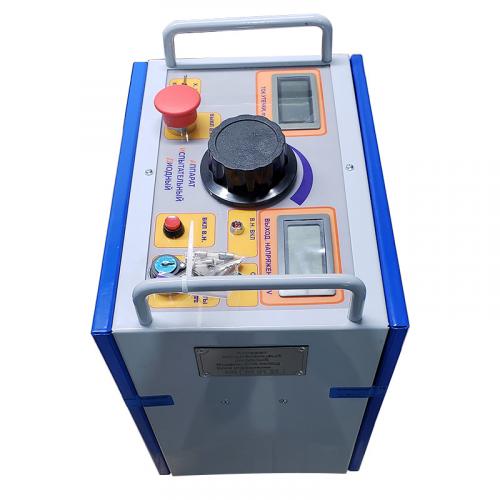

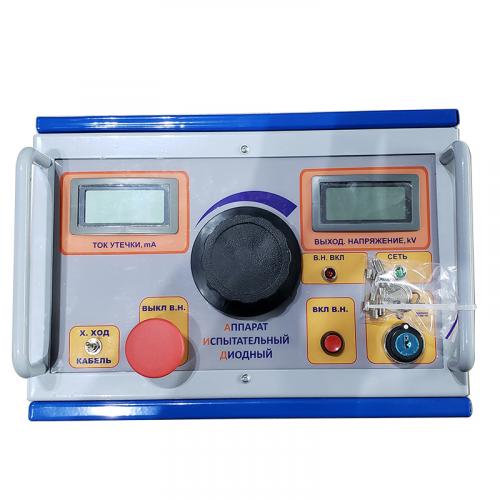

- На лицевой панели БУ расположены измерительные приборы, сигнальные лампы, ручка регулятора напряжения, кнопки включения и отключения испытательного напряжения, тумблер переключения градуировки киловольтметра при работе на выпрямленном напряжении, переключатель вида испытательного напряжения и включения аппарата в сеть.
- На боковой панели БУ расположены разъемы для подключения сети и БВН, предохранители и клемма заземления.

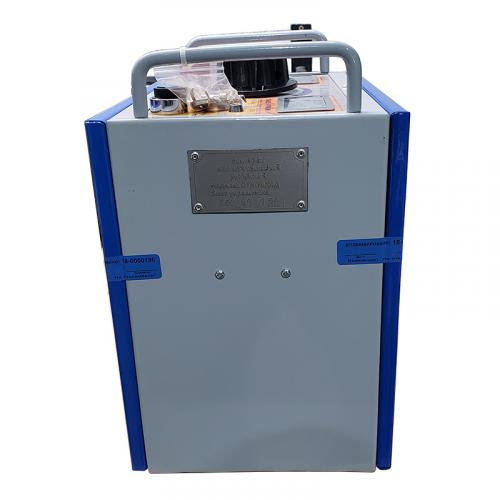

- На задней панели БУ закреплена табличка «Аппарат АИД-70/50Д. Блок управления. Зав. №…» (номер состоит из 6-ти цифр: две первые – заводской номер аппарата, четыре последние – год выпуска).
